Защита от сух ход за помпа: видове, избор и монтаж

Защитата от сух ход изключва помпата, щом водата спре да идва към нея: кладенецът се е изчерпал, цистерната е празна или смукателният маркуч всмуква въздух. Без нея една обикновена градинска или хидрофорна помпа може да прегрее и да загуби уплътненията си, преди изобщо да забележите проблема. По-долу ще разберете кои са основните видове защита (поплавък, пресостат с изключване при ниско налягане, датчик за дебит и електронен контрол по ток или мощност), коя от тях пасва на вашата помпа и водоизточник и как да я монтирате, настроите и тествате.

Накратко

• Сухият ход е работа на помпата без вода. Водата охлажда и смазва въртящите се части и уплътненията, затова без нея повредата идва бързо.
• За потопяеми помпи в шахта, цистерна или кладенец най-простата и надеждна защита е поплавъчният ключ.
• За повърхностни помпи и хидрофори се използва пресостат с изключване при ниско налягане, датчик за дебит или електронен контролер.
• Обикновеният пресостат управлява налягането, но сам по себе си не пази от сух ход. Проверете дали вашият модел има отделна защитна функция.
• Монтажът е работа с 230 V до вода: изключете захранването, заземете и при съмнение повикайте правоспособен електротехник.

Съдържание

• Какво е сух ход и защо уврежда помпата
• Кога помпата остава без вода
• Видове защита от сух ход
• Пресостат или защита от сух ход: каква е разликата
• Коя защита за коя помпа
• Монтаж и свързване стъпка по стъпка
• Настройка, тест и рестарт след изключване
• Нашата гледна точка
• Помпа и защита с гаранция и съвет
• Често задавани въпроси
• Източници

Какво е сух ход и защо уврежда помпата

В нормален режим водата, която помпата прекачва, минава през работното колело и около механичното уплътнение. Тя отнема топлината и прави тънък смазващ слой между триещите се повърхности. Когато в камерата остане въздух, този слой изчезва. Уплътнението започва да се трие „сухо“, температурата скача, а пластмасовите части и гумените пръстени се деформират.

Последиците обикновено изглеждат така:

• Изгоряло механично уплътнение. Помпата започва да капе по вала или да пропуска вода към мотора.
• Разтопено или напукано работно колело при модели с пластмасови вътрешни части.
• Прегрял мотор. Термозащитата може да го спаси, но честото изключване съкращава живота на намотките.
• Блокирал вал след многократен сух ход, когато уплътнението и лагерите вече са износени.

Ремонтът почти винаги струва повече от самото устройство за защита, а при по-евтините помпи често е по-разумно да купите нова, отколкото да ремонтирате изгорялата.

Кога помпата остава без вода

Сухият ход рядко идва внезапно. Обикновено има една от тези причини:

1. Спадане на нивото във водоизточника. През август кладенецът или сондажът дава по-малко вода, отколкото помпата изтегля. Нивото пада под смукателния отвор.
2. Празна цистерна или бидон за дъждовна вода. Типично за поливане с потопяема помпа: системата работи, докато резервоарът свърши, и продължава да върти.
3. Въздух в смукателната линия. Разхлабена връзка, спукан маркуч или неработещ възвратен клапан на смукателния филтър. Помпата губи вода в тялото си и не може да засмуче отново.
4. Неналята помпа при първо пускане. Повърхностните помпи трябва да се напълнят с вода през отвора за наливане, преди да се включат.
5. Спрян водопровод. Ако помпата повишава налягането от градската мрежа и водата бъде спряна, тя остава на сухо.
6. Запушен филтър или замръзнала тръба през зимата във вилата.

Ако разпознавате вашата ситуация в някоя от точките, защитата не е лукс, а задължителна част от инсталацията.

Видове защита от сух ход

Устройствата следят една от три величини: нивото на водата, налягането или дебита. По-сложните контролери следят и тока или мощността на мотора. Техническите ръководства на производителите на автоматика описват точно тези подходи: минимално налягане с пресостат, ниво с поплавък и дебит с детектор, като детекторът на дебит прекъсва веригата, когато потокът падне под зададения минимум.

Принципът при контрола по мощност е прост: помпа, която върти без вода, консумира по-малко енергия. Някои честотни задвижвания приемат, че няма вода на смукателната страна, когато помпата работи на максимална скорост, но консумира малко мощност. Същата логика имат и електронните табла за сондажни помпи, които следят тока на мотора.

Пресостат или защита от сух ход: каква е разликата

Тук стават най-много грешки. Класическият пресостат на хидрофора включва помпата при ниско налягане и я изключва при високо. Ако водата свърши, налягането не се вдига, пресостатът не получава сигнал за изключване и помпата продължава да върти. С други думи, обикновеният пресостат сам по себе си не пази от сух ход.

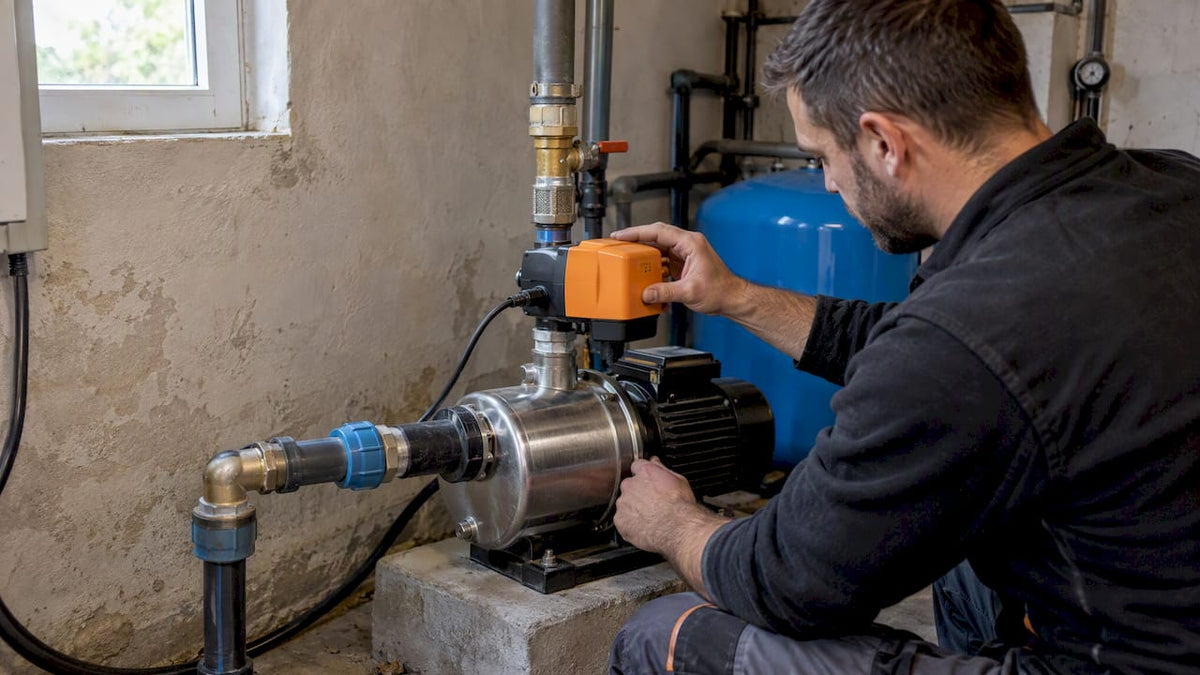

Пресостатите с вградена защита имат отделен праг: ако налягането падне под него, помпата спира и не тръгва сама. Ръководството на един такъв модел описва точно изключване при ниско налягане в смукателната линия като защита при недостиг на вода. Обикновено такива пресостати имат лостче или бутон за ръчно повторно пускане след изключване.

Практическото правило: ако на кутията на пресостата няма изрично написано „защита от сух ход“ или „изключване при ниско налягане“, приемете, че такава защита няма, и добавете отделно устройство.

Коя защита за коя помпа

Изборът зависи от два въпроса: какъв е видът на помпата и откъде идва водата. Ако тепърва избирате самата помпа, вижте нашето ръководство за 6-те типа водни помпи.

Потопяема помпа в цистерна, шахта или кладенец

Тук поплавъкът е първият избор. Много модели, като потопяемата водна помпа WERSTIL, се поставят директно във водата. Поплавъкът трябва да виси свободно, без да се закача за стената или кабела. Регулирайте дължината на кабела му така, че помпата да спира, докато смукателният отвор е все още под вода.

Повърхностна помпа или хидрофор

Подходящи са пресостат със защита от сух ход, датчик за дебит или електронен контролер. Ако помпата смуче от плитък кладенец, най-добрата комбинация е изправен възвратен клапан на смукателната тръба плюс защита по налягане или поток.

Сондажна помпа

При дълбоките сондажи поплавъкът е непрактичен. Тук се използват нивови сонди (електроди) или табла, които следят тока на мотора. Понеже изваждането на помпа от 40 m е скъпо, защитата е задължителна.

Помпа за повишаване на налягането от водопровода

Нужен е пресостат, който изключва при спадане на налягането на входа. Така при спиране на водата помпата няма да остане на сухо.

Монтаж и свързване стъпка по стъпка

Точните схеми зависят от модела, затова инструкцията на производителя винаги има последна дума. Общият ред е следният:

1. Изключете захранването от предпазителя, не само от ключа на помпата.
2. Изберете място. Датчиците за дебит обикновено се монтират на смукателната страна. Ръководството на един компактен модул за защита препоръчва монтаж на смукателната страна, за предпочитане във вертикална тръба над помпата. Пресостатите се поставят на напорната страна, след помпата.
3. Уплътнете резбите с тефлонова лента или коноп с паста, за да не всмуква въздух.
4. Свържете проводниците по схемата: фазата към помпата минава през контакта на защитата. Задължително свържете заземяването (жълто-зеления проводник).
5. Напълнете помпата с вода и обезвъздушете системата.
6. Включете захранването и проверете дали няма течове.

Ако свързвате помпата за първи път, нашето ръководство за свързване на водна помпа показва целия път от водоизточника до маркуча. При трифазни мотори, табла и сондажни помпи възложете окабеляването на правоспособен електротехник: грешката тук означава ток до вода. Помнете също, че защитата от сух ход не замества защитата на мотора от претоварване.

Настройка, тест и рестарт след изключване

След монтажа проверете дали защитата наистина работи, преди да оставите системата сама.

• Тест с поплавък: повдигнете и спуснете поплавъка с ръка. Помпата трябва да се включи и да спре.
• Тест с пресостат или датчик: затворете крана на смукателната страна (или извадете смукателния маркуч от водата за няколко секунди). Помпата трябва да спре в рамките на времето, посочено в инструкцията.
• Настройка на прага: при пресостатите със защита прагът обикновено е под налягането на включване. Ако помпата изключва „без причина“, прагът е твърде висок или системата има теч.
• Рестарт: механичните пресостати често изискват ръчно натискане на лостчето. Електронните контролери правят автоматични опити за повторно пускане през определено време.

Ако защитата сработва отново и отново, не я заобикаляйте. Това е сигнал, че кладенецът не смогва, филтърът е запушен или има въздух в линията. Намалете дебита или потърсете теча.

Нашата гледна точка

Всеки сезон чуваме една и съща история: помпата е работила цяла нощ в празната цистерна, защото е оставена на таймер. Затова, когато помагаме при избора на помпа, винаги питаме първо откъде идва водата, а после колко е мощна помпата. За градина с цистерна препоръчваме потопяема помпа с поплавък. За вила с кладенец, който пресъхва през лятото, настояваме за защита по налягане или поток още при първата поръчка. Защитата е малка част от бюджета, а спасява основната инвестиция.

Съветът ни е прост: не купувайте помпа и защита поотделно „на око“. Кажете ни дълбочината на водата, разстоянието до крана и как ще използвате системата, и ще ви помогнем да изберете комбинацията.

— Stefan

Помпа и защита с гаранция и съвет

В Stivo.bg ще намерите водни помпи и градинска техника за дома, двора и вилата, с 24-месечна гаранция, безплатно връщане и безплатна консултация 7 дни в седмицата.

Не сте сигурни дали вашият пресостат има защита от сух ход или кой поплавък пасва на помпата ви? Пишете ни преди покупката и ще ви кажем.

Често задавани въпроси

Колко време може помпата да работи на сухо?

Почти никакво. Уплътненията губят охлаждането и смазването веднага щом водата спре, а повредата може да настъпи още след кратко време. Затова защитата трябва да реагира за секунди, а не за минути.

Има ли защита от сух ход в обикновения хидрофор?

В повечето случаи не. Стандартният пресостат на хидрофора управлява налягането, но не спира помпата, ако водата свърши. Проверете паспорта на модела или добавете отделен пресостат с изключване при ниско налягане.

Мога ли да ползвам поплавък за повърхностна помпа?

Да, ако поплавъкът е поставен във водоизточника (цистерна, шахта) и прекъсва захранването на помпата. При кладенец с тясна тръба или сондаж това е неудобно и там е по-добре да изберете защита по налягане, поток или ток.

Защо защитата изключва помпата, въпреки че има вода?

Най-честите причини са въздух в смукателната линия, запушен филтър, твърде висок праг на изключване или кладенец, който не смогва да даде дебита на помпата. Проверете уплътненията и възвратния клапан и чак тогава коригирайте настройката.

Източници

Danfoss: Начини за защита на помпи от сух ход Danfoss: VLT Flow Drive FC 111, техническа информация Danfoss: Пресостати и термостати KP Endress+Hauser: FTW360 компактна защита за помпи
