Основните видове тръбни фитинги са коляно (елбо), тройник, редуктор, съединител (муфа), холендер (унион), капа, тапа, адаптер и фланец. Всеки от тях решава конкретна задача: коляното сменя посоката, тройникът разклонява потока, редукторът свързва различни диаметри, а холендерът позволява разглобяване на връзката без рязане на тръбата.
За битови инсталации с вода и отопление най-често работят PVC, PEX или медни фитинги с муфи и push-fit връзки. За индустриални системи с високо налягане доминират стоманени фитинги с фланци или заваръчни връзки. Изборът зависи от три неща: материала на тръбата, работното налягане и това дали връзката трябва да е разглобяема.
- Коляно (елбо) — смяна на посоката на потока
- Тройник — разклоняване на линията на три посоки
- Редуктор — преход между два диаметъра
- Съединител/муфа — удължаване на права линия
- Холендер/унион — разглобяема връзка за поддръжка
- Капа/тапа — затваряне на края на тръбата
- Адаптер — преход между различни типове връзки или материали
- Фланец — болтова връзка за големи диаметри и високо налягане
Основни изводи
Правилният избор на тръбен фитинг зависи от съвместимостта на материала, класа на налягане и типа връзка, а не само от диаметъра на тръбата.
| Точка | Подробности |
|---|---|
| Разпознаване на фитинга | Коляно, тройник, редуктор, муфа, холендер, капа, тапа, адаптер и фланец покриват повечето битови и индустриални нужди. |
| Материал преди всичко | Проверете съвместимостта между материала на тръбата и фитинга още преди поръчка. |
| Ексцентричен редуктор | Използвайте го хоризонтално, за да предотвратите въздушни джобове и утайки на дъното. |
| Преходен фитинг задължителен | При смесване на метал и пластмаса винаги добавяйте диелектричен адаптер срещу корозия. |
| Купуване с филтри | В категорията фитинги на Stivo.bg филтрирайте по материал, диаметър и тип връзка, за да намерите точния продукт бързо. |
Съдържание
- Какво представляват тръбните фитинги и каква е ролята им
- Кои са основните видове тръбни фитинги и как изглеждат
- Материали и методи на свързване: кое с кое пасва
- Как да изберем правилния фитинг: контролен списък
- Практически съвети за монтаж и чести грешки
- Къде да намерите подходящите фитинги и аксесоари
- Кой фитинг да изберете за конкретна нужда
- Готови ли сте да изберете точните фитинги за вашия проект
- Източници
- Често задавани въпроси
Какво представляват тръбните фитинги и каква е ролята им
Тръбният фитинг е компонент, който свързва, прекъсва, разклонява или пренасочва тръбопровод. Без фитинги всяка инсталация би представлявала само права тръба без възможност за завиване, разклоняване или сервизен достъп.
Фитингите изпълняват пет основни функции:
- Промяна на посоката на потока (коляно)
- Разклоняване на линията към няколко изхода (тройник, кръст)
- Преход между различни диаметри (редуктор)
- Затваряне или запечатване на края на системата (капа, тапа)
- Осигуряване на временна или разглобяема връзка за поддръжка (холендер)
Срещат се навсякъде — от водопровода под мивката до промишлени тръбопроводи за пара и газ. Разликата е в мащаба и материала, не в основния принцип.
Кои са основните видове тръбни фитинги и как изглеждат
Пълният набор от видове тръбни фитинги включва основни форми, всяка с ясно предназначение. Разпознаването им улеснява както поръчката, така и монтажа.
- Коляно 90° — често използван фитинг за смяна на посока под прав ъгъл, предлаган в варианти с различни радиуси за адаптация към различни условия.
- Коляно 45° — по-плавен завой, използван когато рязкото 90° завъртане би затруднило потока или монтажа в тесни пространства.
- Коляно 180° — пълен обратен завой, типичен за отоплителни серпентини и котелни инсталации.
- Тройник (T) — разклонява една линия на две допълнителни посоки. Има равнораменни тройници (три еднакви диаметъра) и редуциращи тройници (страничният отвод е с по-малък диаметър).
- Кръст — четири изхода от една точка. Използва се рядко в новите инсталации заради по-високия риск от напрежения в тръбата, но остава стандарт при пръскачки и противопожарни системи.

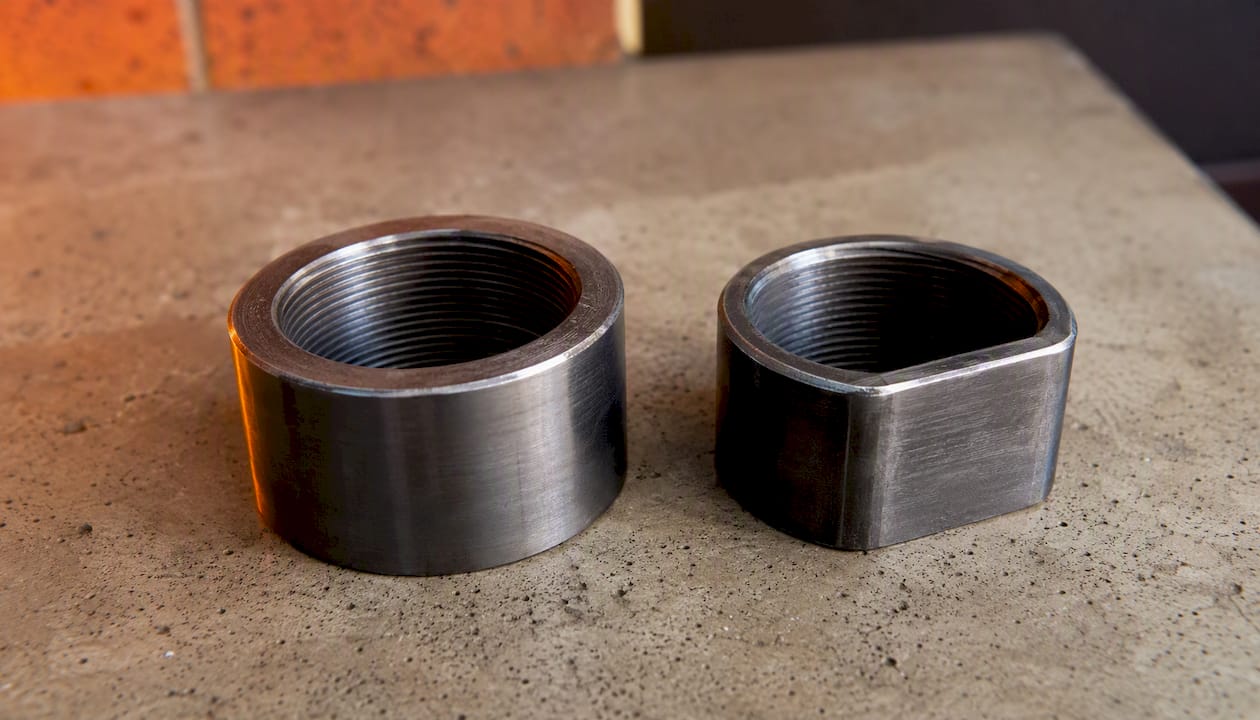

- Редуктор концентричен — намалява диаметъра симетрично около централната ос. Подходящ за вертикални линии, където равномерното разпределение на потока има значение.
- Редуктор ексцентричен — намалява диаметъра, но с плоска горна или долна страна вместо симетрична форма. Използва се хоризонтално, за да не се образуват въздушни джобове или да не се задържа утайка на дъното на тръбата.
- Съединител (муфа) — свързва две прави тръбни секции в права линия, без промяна на посока или диаметър.
- Холендер/унион — трипосочна разглобяема връзка с накрайна гайка, която позволява демонтаж без рязане на тръбата. Разпознава се лесно по въртящата се гайка в средата.
- Капа — затваря края на тръба отвън, обикновено чрез заваряване или резба.
- Тапа (plug) — запушва отвор отвътре, обратно на капата, и често се използва за тестови портове.
- Нипел — къс сегмент с външна резба от двата края, служещ за свързване на два вътрешно нарезани фитинга.
- Втулка (бушинг) — преходен елемент с различна резба от двете страни, за адаптиране на диаметър в затворено пространство.
- Адаптер — преход между два различни типа връзка, например от резбова към заваръчна, или между два материала.
- Фланец — болтова плоскост, използвана за връзки с голям диаметър, високо налягане или чест демонтаж за инспекция.
Дългият радиус на коляното е по-добрият избор винаги когато дебитът е висок или течността носи частици — по-плавната крива намалява ерозията на вътрешната стена. Ексцентричният редуктор е задължителен при хоризонтални линии за отточни или всмукателни системи, защото плоската му страна пречи на образуването на въздушни джобове. Холендерът се разпознава по средната въртяща се гайка и е единственият фитинг измежду изброените, проектиран изрично за често разглобяване.
Професионален съвет: При socket weld връзки оставяйте малка междина (около 1,6 мм) между края на тръбата и дъното на гнездото на фитинга, преди да заварите. Това компенсира топлинното разширение и предотвратява напукване на заваръчния шев след охлаждане.
Материали и методи на свързване: кое с кое пасва
Изборът на материал определя дълготрайността, а методът на свързване определя колко лесно се монтира и обслужва системата. Комбинацията между двете невинаги е универсална.
- Неръждаема стомана — устойчива на корозия, подходяща за питейна вода, хранителна и химическа промишленост; свързва се чрез заваряване или резба.
- Месинг — лесна обработка, добра устойчивост на налягане в битови системи; типично резбови връзки.
- Мед — традиционен избор за отопление и водопровод; свързва се чрез запояване (solder) или press фитинги.
- PVC/CPVC — леки, евтини, устойчиви на корозия, но с ограничение по температура; свързват се чрез лепене (solvent weld) или резба.

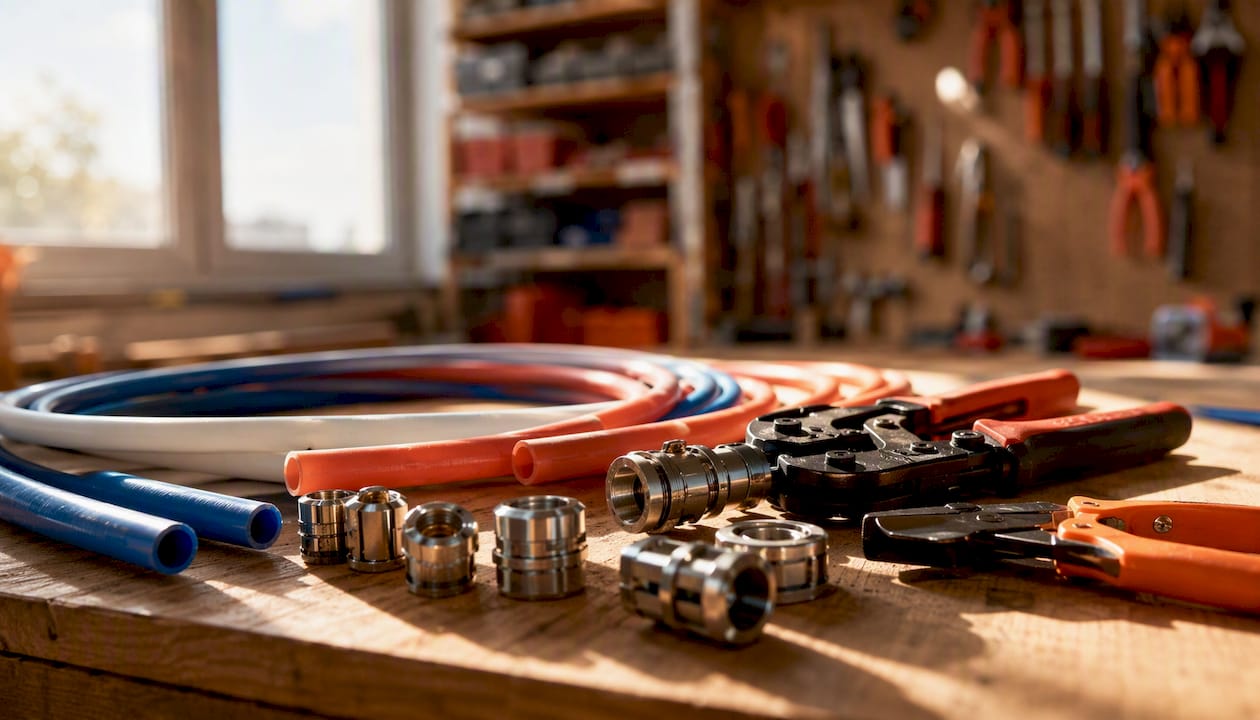

- PEX — гъвкава тръба за вода, свързва се чрез кримп или разширителни (expansion) фитинги.
- Въглеродна стомана — стандарт за промишлени тръбопроводи с високо налягане; изисква челно или socket заваряване.
Методите на свързване следват логиката на приложението: челното заваряване (butt-weld) и socket-weld доминират в индустрията заради здравината и устойчивостта на течове, докато резбовите връзки (по стандарти NPT или BSP) остават предпочитани там, където се очаква периодична демонтаж. Фланците влизат в игра при големи диаметри или чест сервизен достъп, а push-fit връзките решават бързи ремонти без спояване или инструменти.
Изборът на крайна връзка, независимо дали е заваръчна, резбова или фланцова, определя directно кой размер и клас на налягане е приложим и кой инспекционен стандарт трябва да се спазва.
Стандартът на резбата не е козметична подробност. Американски NPT и европейски BSP резби изглеждат сходно, но имат различен ъгъл на конуса — комбинирането им води до течове дори при “прилягащи” размери.
Как да изберем правилния фитинг: контролен списък
Преди да поръчате фитинг, минете през следния контролен списък:
- Проверете точния диаметър и вида на връзката на съществуващата тръба.
- Определете материала на тръбата и потърсете съвместим или преходен фитинг.
- Установете работното налягане (PN клас) на системата.
- Проверете максималната работна температура на средата.
- Идентифицирайте вида течност или газ — агресивна химия изисква устойчив материал.
- Уточнете стандарта на резбата (NPT срещу BSP), ако връзката е резбова.
Най-честите „червени флагове“, които сигнализират проблем предварително:
- Свързване на метал директно към пластмаса без преходен фитинг
- Фитинг с по-нисък клас на налягане от самата тръба
- Използване на къс радиус коляно в линия с висок дебит или абразивна среда
- Липса на диелектрична връзка при смесване на различни метали
Push-fit фитингите вършат добра работа при спешен ремонт или временна връзка, но за ново изграждане споените или кримпираните решения издържат по-дълго под постоянно налягане.
Практически съвети за монтаж и чести грешки
Преди монтаж почистете и обезмаслете краищата на тръбата, отстранете вътрешните и външни ръбове (дебъринг) и проверете размерите два пъти. Малка неточност в диаметъра се превръща в теч след месеци експлоатация.
Най-честата грешка остава пренебрегването на съвместимостта между материала на тръбата и фитинга — производителските спецификации за температура и налягане трябва да се проверяват всеки път, не само при първия монтаж. Втора честа грешка е директното свързване на различни метали без преходен елемент, което ускорява електрохимичната корозия.
- Затягайте резбови връзки с уплътнителна лента или паста, без прекомерна сила
- При фланци спазвайте кръстосан ред на затягане на болтовете, за да разпределите налягането равномерно
- Добавяйте опора на тежки фитинги (тройници, кръстове), за да не натоварват тръбата с огъващ момент
Професионален съвет: При смесване на метални и пластмасови тръби използвайте диелектрични съединения или специални адаптери — те прекъсват електрохимичния процес, който ускорява корозията при директен контакт метал/метал с различен потенциал.
Къде да намерите подходящите фитинги и аксесоари
Категорията с фитинги и тръбни аксесоари в Stivo покрива основните нужди за PPR, PEX и PVC системи, месингови конектори и инструменти за монтаж. При търсене филтрирайте по материал, диаметър и тип на връзката, за да стигнете директно до съвместимия продукт, вместо да преглеждате целия каталог.
За заваряване на полипропиленови тръби ще ви трябва подходящ поялник за полипропиленови тръби и ножица за рязане на PPR тръби, които гарантират чист рез и здрав шев. За месингови връзки разгледайте наличните конектори за месингови тръби.
- Филтрирайте по материал, за да избегнете несъвместими комбинации
- Проверете диаметъра спрямо съществуващата тръба преди поръчка
- Потърсете безплатна консултация, ако не сте сигурни кой тип връзка отговаря на вашата система
Практическа забележка от автора
От опит най-често срещаната грешка е бързането: пропуснат преходен фитинг при смяна на материал или прекалено силно затегнат резбов джойнт. При работа с високо налягане или химически агресивна среда никога не пестете от проверка на съвместимостта.

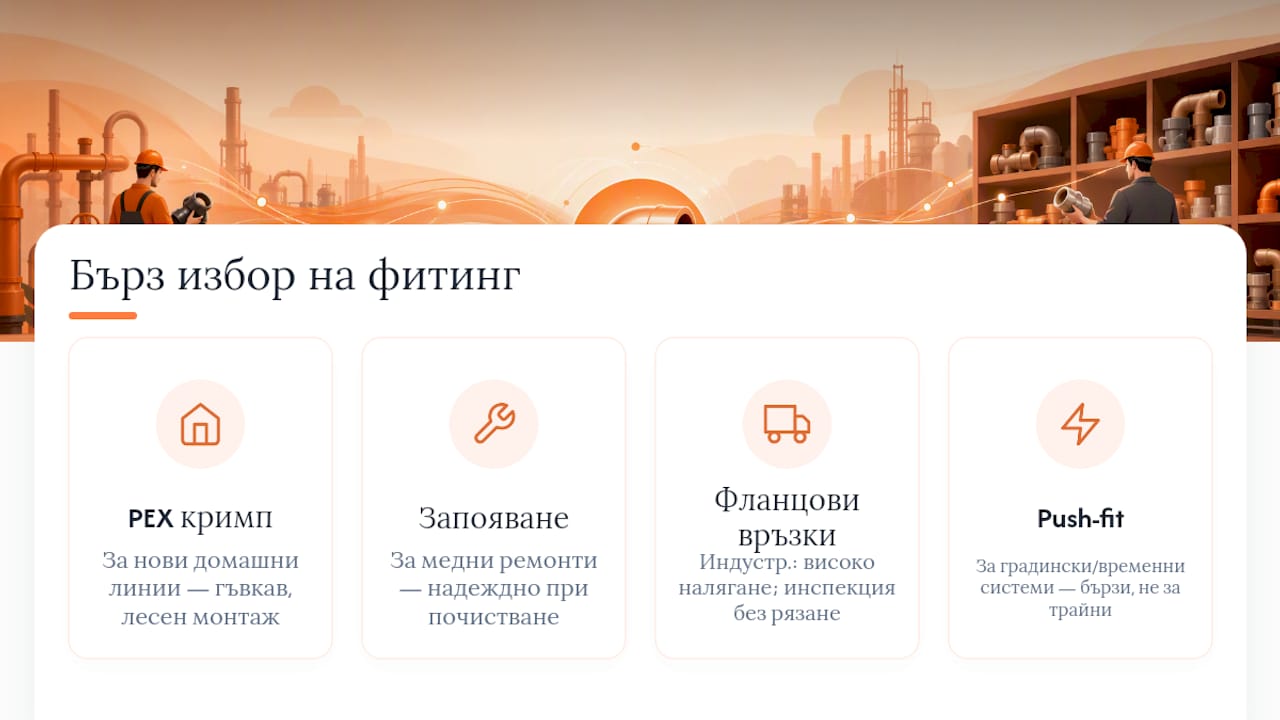

Кой фитинг да изберете за конкретна нужда
Ако инсталирате нова водопроводна линия у дома, PEX с кримп фитинги остава най-практичният избор заради гъвкавостта и лесния монтаж. За стар ремонт с медни тръби, съединителите с запояване все още вършат надеждна работа, стига повърхностите да са добре почистени.
При индустриален проект с високо налягане фланцовите връзки от въглеродна или неръждаема стомана са задължителни, защото позволяват периодична инспекция без рязане на тръбопровода. За градински или временни системи push-fit фитингите пестят време, но не са заместител на трайно решение в стена или под под.
Ако не сте сигурни кой стандарт на резбата пасва на съществуващата ви инсталация, донесете стар фитинг като образец при покупка — визуалното сравнение е по-надеждно от предположение по памет.
Готови ли сте да изберете точните фитинги за вашия проект
Stivo предлага широка гама фитинги за PPR, PEX, PVC и месингови системи, съчетани с 24-месечна гаранция, безплатна консултация и безплатно връщане, ако продуктът не отговаря на нуждите ви. За разлика от случайна покупка в първия попаднал магазин, тук получавате експертен съвет още преди да платите, а не след като инсталацията вече тече.
Ако не сте сигурни дали ви трябва концентричен или ексцентричен редуктор, или кой преходен адаптер пасва между PVC и метал, консултацията е безплатна и отговорът обикновено идва до няколко минути. Разгледайте Stivo, филтрирайте по материал и диаметър, и добавете нужните фитинги към поръчката си още днес.
Източници
- 12 Types of Pipe Fittings: Names, Functions, Materials & Applications
- Pipe Fittings Guide — Types, Specs, Selection | SpecForge
- Oatey
- Familyhandyman
Често задавани въпроси
Кое коляно е по-добро — къс или дълъг радиус?
Дългият радиус е по-добрият избор при висок дебит или абразивна среда, защото по-плавната крива намалява ерозията и съпротивлението на потока.
Каква е разликата между концентричен и ексцентричен редуктор?
Концентричният редуктор е симетричен и подходящ за вертикални линии, докато ексцентричният има плоска страна и се използва хоризонтално, за да предотврати въздушни джобове или утайка.
Кога трябва да използвам преходен фитинг?
Винаги когато свързвате различни материали, например PVC към метал — преходният адаптер или диелектричното съединение предотвратява корозия и течове.
Push-fit фитингите подходящи ли са за постоянна инсталация?
Push-fit е добро решение за бърз ремонт или временна връзка, но за ново изграждане споените или кримпирани фитинги издържат по-дълго под постоянно налягане.
Как да избера правилния фитинг за конкретен проект?
Проверете диаметъра, материала, класа на налягане, температурата и типа връзка, след което филтрирайте по тези критерии в категорията фитинги на Stivo, за да намерите съвместим продукт бързо.
