Как да настроите датчик за движение за градинско осветление

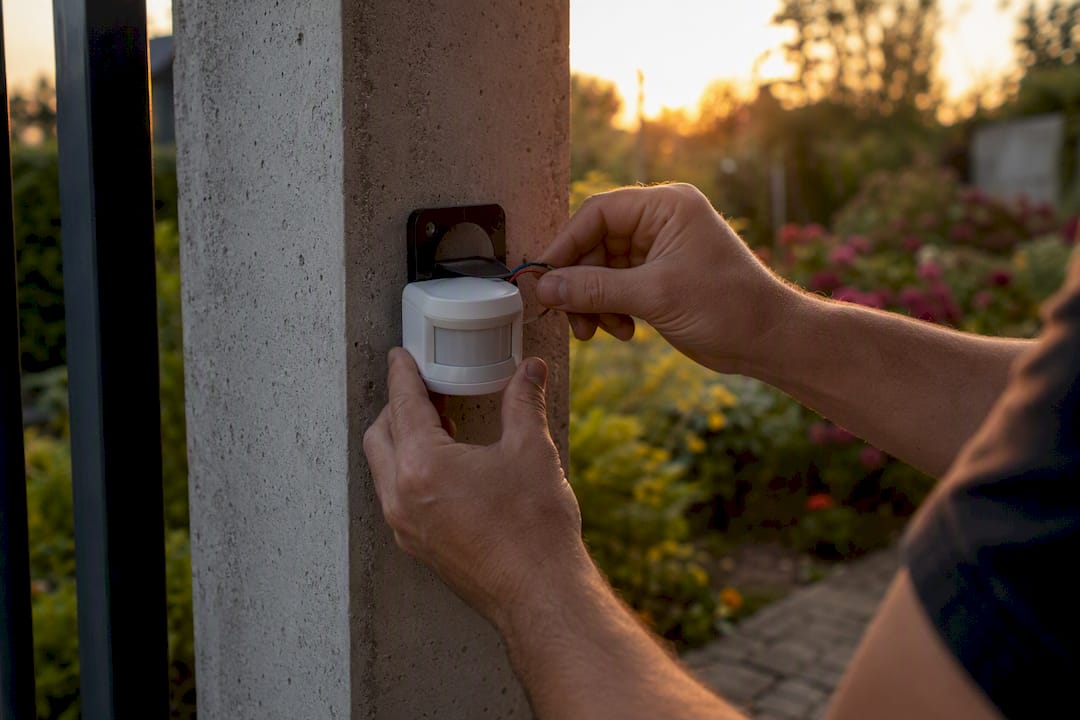

Ръце монтират градинска лампа с датчик за движение

Stivo |

За да настроите датчик за движение бързо и надеждно, намерете трите регулатора на корпуса: LUX, SENS и TIME. Задайте ги първо така:

  • LUX на максимум (за да работи и денем, докато тествате)
  • TIME на минимум (най-кратко задържане на светлината), което после коригирайте според нуждите.
  • SENS на средна позиция

Включете захранването, преминете през зоната на засичане и наблюдавайте реакцията. След това фино нагласете всеки регулатор според резултата. Преди каквато и да е физическа намеса по кутията изключете предпазителя на веригата, както е указано в инструкциите за безопасно свързване на димоуловители. Датчик под напрежение и отворен капак са лоша комбинация дори за опитен майстор.

Основни изводи

Настройката на датчик за движение работи, когато позицията, окабеляването и трите регулатора LUX, TIME и SENS са съгласувани с реалния трафик около дома.

Точка Подробности
Начална настройка Задайте LUX на максимум, TIME на минимум и SENS на средно ниво, преди първия тест.
Височина на монтаж Дръжте се в диапазона 1,8–2,5 метра и насочвайте сензора за странично пресичане на зоната.
Безопасно свързване Изключете предпазителя, проверете липсата на напрежение и свържете L, N и L’ по правилния ред.
Тестов период Наблюдавайте работата 24–48 часа, преди да заключите окончателните стойности.
Продуктова опция Соларна лампа с вграден PIR датчик от Stivo.bg спестява окабеляване при монтаж на трудни за достигане места.

Съдържание

Настройка на датчик за движение: къде и на каква височина да го монтирате

Мястото решава повече от самите настройки. Производителите сочат монтажна височина между 1,8 и 2,5 метра като оптимален диапазон за повечето PIR датчици — достатъчно високо, за да не задейства всяко минаващо куче, но достатъчно ниско, за да улови човек в реалния му температурен обхват.

Ключовият трик, който повечето хора пропускат: PIR сензорът не разпознава „човек“, а промяна в инфрачервеното поле пред лещата. Затова посоката на движение има значение повече от самото присъствие на топло тяло.

  1. Насочете сензора така, че движението да пресича зоната странично, а не да идва право срещу лещата — страничното пресичане дава по-рязка промяна в инфрачервения сигнал и по-сигурно засичане.
  2. Избягвайте директен изглед към прозорци, климатични тела и външни отоплители — топлинните течения от тях имитират движение.
  3. Отдалечете зоната на засичане от пътища с интензивен трафик и от дървета или храсти, които се люлеят от вятъра.

Професионален съвет: Ако дворът има и алея, и веранда, монтирайте сензора така, че основната пътека да пресича лъча под ъгъл, а не да води директно към него — така светлината ще реагира по-точно на хора, а не на всяка сянка.

Безопасно електрическо свързване: клеми L, N и L’

Никаква настройка на чувствителност няма значение, ако окабеляването е сбъркано. Правилният монтаж и заземяване тежат колкото софтуерните параметри — лош контакт или липсваща защитна нула при метален корпус може да превърне датчика в опасност, а не в удобство.

Преди да отворите капака:

  • Изключете съответния предпазител в таблото, не само ключа на стената.
  • Проверете с тестер за напрежение, че фазата липсва на входящите проводници.
  • Уверете се, че ръцете и инструментите са сухи, особено при външен монтаж след дъжд.

Самото свързване следва логична последователност: фазата влиза през клема L на сензора и излиза през клема L’ към лампата, докато нулевият проводник N се свързва директно към лампата и, при някои модели, паралелно към сензора. Тази схема на свързване на сензор за движение към лампа важи за повечето битови PIR датчици, но винаги проверявайте маркировката на конкретния модел, защото производителите не са напълно единодушни в номерацията.

При метални корпуси заземяващият проводник (PE) не е формалност. Липсата му при пробив в изолацията оставя корпуса под напрежение без никакъв видим признак за опасност.

Стъпки за монтаж от подготовка до първи тест

Добрият монтаж следва ред, който пести време и предпазва от грешки, които после трудно се откриват.

  1. Подгответе отвертка с индикатор на напрежение, клеморед или свързващи гайки, дюбели, силиконов уплътнител при външен монтаж и самия датчик с документацията му.
  2. Изключете предпазителя на веригата и проверете отсъствието на напрежение.
  3. Прикрепете основата на корпуса към стената, дюкяна или таблото, като оставите достатъчно място за отваряне на капака при бъдеща поддръжка.
  4. Прокарайте кабела през гумения уплътнител и свържете проводниците по реда L, N, L’, като затегнете здраво всяка клема.
  5. Затворете капака, върнете предпазителя и включете захранването.

При първото подаване на напрежение сензорът минава през „загряващ“ период от около 30 секунди до 2 минути, през който електрониката картографира фоновата инфрачервена обстановка. През това време лампата може да свети постоянно или да не реагира изобщо. Не бързайте да го обявявате за дефектен.

След загряването направете първоначален тест: преминете през зоната на засичане от няколко ъгъла и вижте дали лампата реагира последователно.

LUX, TIME и SENS: какво контролира всеки регулатор

Трите регулатора действат независимо, но заедно определят как ще се държи цялата система.

  • LUX задава прага на осветеност, при който сензорът изобщо позволява задействане, обикновено между 3 и 2000 lx. При ниска стойност лампата пали само в тъмно; при максимум работи и през деня, което е полезно единствено докато тествате монтажа.
  • TIME определя колко дълго остава светлината включена след последното засечено движение, в диапазон от 10 секунди до 15 минути. За транзитни пътеки и входни алеи разумна стойност е 1 до 2 минути, докато веранди и места за престой се възползват от около 5 минути задържане.
  • SENS управлява чувствителността и практическия обхват на засичане.

Комбинацията има значение: къса стойност на TIME с висока SENS води до непрекъснато мигаща светлина при вятър, докато дълга TIME с ниска SENS може да пропусне реален посетител.

Професионален съвет: Започнете винаги с TIME на минимум по време на настройка — по-лесно е да хванете фалшиво сработване за секунди, отколкото да чакате 15 минути между всеки тест.

Как да тествате монтажа и да отстраните честите проблеми

Планираният тест не свършва с едно преминаване пред лещата. Прекарайте 24 до 48 часа в наблюдение на реалната употреба, преди да заключите настройките като окончателни — през деня и нощта условията на осветеност и температура се менят напълно.

Голяма част от проблемите, които собствениците приписват на „лош датчик“, всъщност идват от околната среда: клони, които се люлеят от вятъра, отражения от прозорци на съседна сграда или фарове на преминаващи коли реагират на PIR сензора също толкова силно, колкото и истинско движение.

Най-честите оплаквания имат конкретни решения:

  • Фалшиви сработвания — почистете лещата от прах и паяжини, намалете SENS с 20 до 30% и преориентирайте сензора далеч от източници на топлина.
  • Примигване на LED лампата — при евтини двупроводни сензори остатъчен микроток кара драйвера да трепка; решението е RC демпфер, включен паралелно на лампата, или преминаване към трипроводен сензор.
  • Лампата свети постоянно — проверете дали LUX не е зададен на максимум по грешка и дали TIME не е настроен на най-дългата стойност.

Ако след всички корекции проблемът остане, вероятността е в самата електроника на сензора, а не в настройките. Тогава смяната на модула или консултация със специалист излиза по-евтино от часовете, изгубени в опити за фина настройка на неизправен уред.

Поддръжка за дълготрайна и стабилна работа

Датчик за движение не е уред „монтирай и забрави“. Прахта, конденза и насекомите бавно променят поведението му дори без видима повреда.

  • Почиствайте лещата на всеки няколко месеца с мека, суха кърпа — прах и паяжини разсейват инфрачервения сигнал и намаляват реалния обхват.
  • При външен монтаж проверявайте уплътненията редовно, защото вода в клемната кутия води до фалшиви сработвания и корозия на контактите с времето.
  • Проверявайте здравината на държача след силен вятър или буря — леко разместване с няколко градуса променя цялата зона на покритие.
  • Записвайте някъде стойностите на LUX, TIME и SENS, които сте задали — след смяна на батерия на резервно захранване или скок в напрежението може да се наложи повторна настройка от нулата.

Кой стои зад тези препоръки

Ръководството е съставено от Stefan, автор в Stivo.bg с практически опит в монтажа на осветителни и охранителни системи за дома и двора.

  • Stivo.bg предлага соларни лампи с вграден датчик за движение и водоустойчив корпус за читатели, които предпочитат готово решение без окабеляване.
  • Екипът дава безплатна консултация преди покупка, за да изберете модел с подходящ обхват и клас на защита.
  • Продуктовите страници съдържат технически данни за LUX, TIME и обхват, полезни при сравнение между модели.

Обяснение на различните типове датчици за движение

Не всеки датчик за движение работи на един и същ принцип, а изборът на технология определя доколко надеждно ще реагира на реалните условия във вашия двор.

PIR датчиците (пасивни инфрачервени) са най-разпространени за домашно осветление. Те засичат промяна в инфрачервеното излъчване пред лещата и реагират бързо на топли обекти в движение, но имат ограничение — прозрачни прегради и стъкло блокират сигнала им напълно.

Микровълновите датчици излъчват собствен сигнал и следят отразените вълни. Проникват през тънки стени и стъкло, засичат движение зад ъгли, но точно заради тази чувствителност по-лесно хващат фалшиви сигнали от съседен трафик или дори от собствената ви кола на алеята.

Дуалните датчици комбинират PIR и микровълнова технология и изискват и двата сигнала едновременно, преди да задействат осветлението. Това ги прави най-устойчиви на фалшиви сработвания, но и по-скъпи от чистите PIR модели.

Датчиците за осветеност (фотоклетки) не следят движение изобщо, а само нивото на околна светлина, и обикновено работят в комбинация с PIR модула, за да ограничат работата само до тъмната част от денонощието.

За обикновен двор или входна алея PIR датчик покрива нуждата напълно. За зони с интензивен трафик наблизо, дуалният вариант си заслужава доплащането.

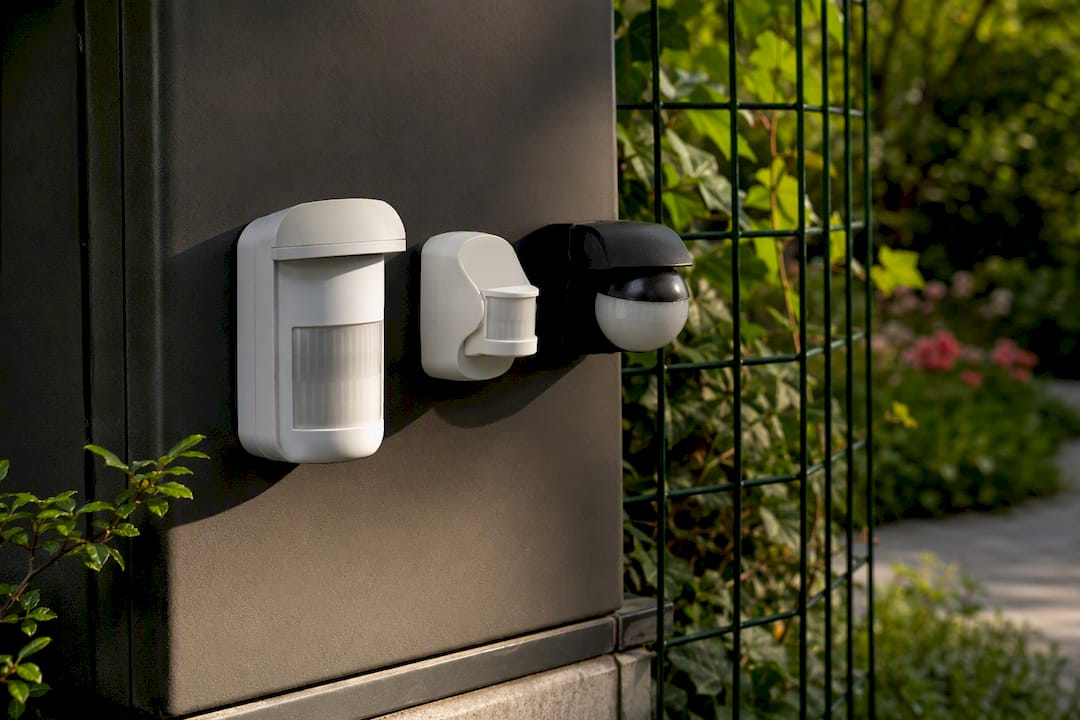

Различни датчици за движение на градинска стена навън

Настройка на зоната на покритие и ъгъла на засичане

Зоната на покритие не е фиксирана величина, а резултат от комбинация между ъгъла на монтаж, физическия ъгъл на лещата и разстоянието до целта. Типичен PIR модул покрива до 12 метра радиус при ъгъл на засичане около 180 градуса, но реалният обхват на терен зависи изцяло от начина на позициониране.

Лещата на повечето сензори е сегментирана на отделни зони, всяка от които реагира на малка част от общия ъгъл. Насочването на корпуса нагоре или надолу с няколко градуса променя коя част от двора попада в активните зони, дори когато самият сензор не се мести хоризонтално.

Ако искате да ограничите обхвата само до пътеката пред вратата, а не до целия тротоар, физическо намаляване на зрителното поле работи по-добре от намаляване на SENS. Много модели се продават с включени пластмасови маски или лепенки, които закриват част от лещата и физически „изрязват“ нежелани сектори от обхвата, например посока към улицата.

При двойни или тройни глави на прожектори с датчик всяка глава може да се насочи отделно, което позволява покритие на широк ъгъл от една монтажна точка вместо инсталиране на два отделни уреда.

Регулиране на чувствителността според типа движение

SENS регулаторът контролира не само разстоянието на засичане, а и колко голяма промяна в инфрачервения сигнал е нужна, за да се задейства лампата. Тук изборът зависи изцяло от това какво искате да засичате.

За зони, където основната цел е човек, който се приближава пеша, средна до висока чувствителност върху зона, ориентирана странично спрямо пътеката, дава най-стабилни резултати. Странично пресичане на лъча създава по-рязка промяна в сигнала, отколкото директно приближаване, и намалява пропуснатите сработвания.

Дворове с домашни любимци изискват друг подход. Малко куче или котка не запълва същия обем от зрителното поле като възрастен човек, затова умерено намалена чувствителност, комбинирана с монтаж на по-голяма височина (към горната граница от 2,5 метра), намалява шанса дребно животно да задейства осветлението на всеки няколко минути.

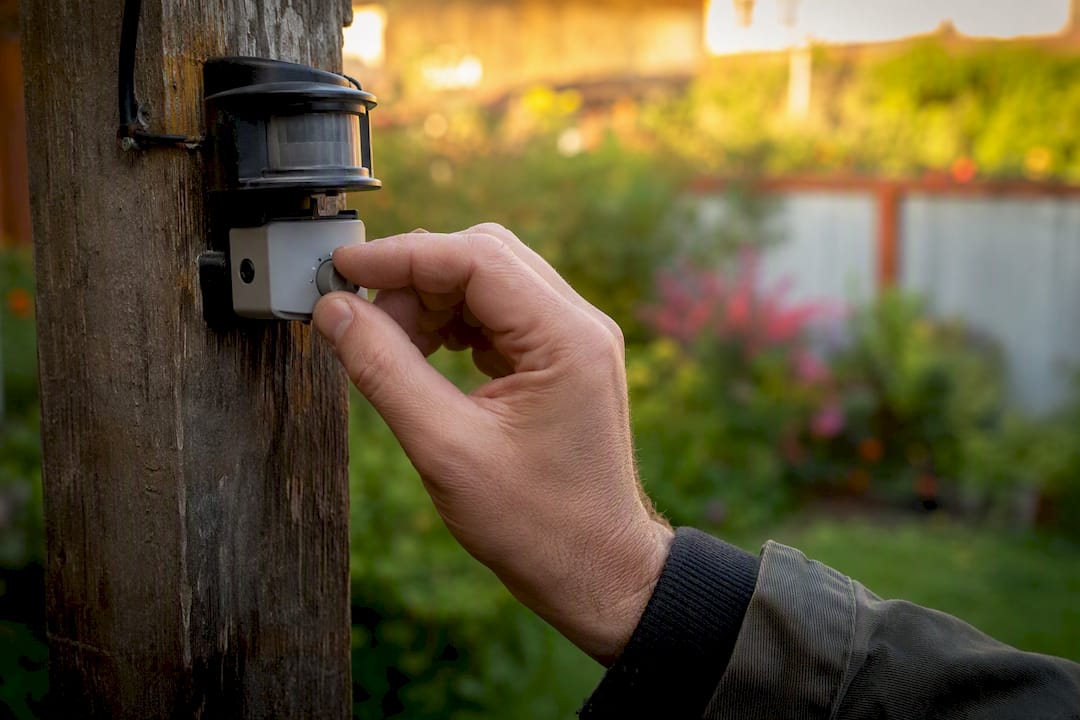

Ръце регулират копчето на градински датчик за движение навън

За алеи с автомобилно движение високата скорост на превозното средство създава кратка, но силна промяна в сигнала. Тук по-ниска чувствителност с по-кратко TIME работи добре, защото няма нужда осветлението да остава дълго включено след преминаване на кола.

Няма универсална стойност на SENS, която да покрие и трите сценария едновременно в един и същ двор. Ако зоната обслужва смесен трафик, тестовият период от 24 до 48 часа е начинът да откриете компромис, който не пропуска хора, но не реагира на всяко минаващо коте.

Интеграция с други системи за автоматизация и сигурност

Самостоятелен датчик за движение върши работа за просто осветяване на пътека, но реалната му стойност расте, когато е свързан с останалата екосистема на дома.

Най-простата форма на интеграция е свързване към камера за видеонаблюдение — сигналът от PIR модула може да задейства запис или известие в приложението, вместо камерата да записва непрекъснато и да пълни картата с памет. Много комплекти с камери и DVR поддържат вход за външен сензор точно с тази цел.

Умните ключове и релета позволяват датчикът да управлява не само една крушка, а цяла група осветителни тела в двора едновременно, включително декоративно осветление около тераса или гараж. При такива връзки проверете дали релето издържа общия ток на всички консуматори, защото собствената товароносимост на сензора обикновено е ограничена.

Охранителните централи с безжични зони приемат PIR сигнал като „тригер“ за режим на нощно наблюдение — движение във външния двор след определен час може автоматично да включи вътрешна сирена или push известие на телефона.

Интеграцията с гласови асистенти или приложения за умен дом остава ограничена при по-старите изцяло механични датчици, но все повече модели с Wi-Fi модул позволяват дистанционна промяна на LUX, TIME и SENS направо от телефона, без да се качвате на стълба всеки път.

Как настройките пестят електроенергия

Правилно зададеният датчик не просто пали и гаси лампата. Той решава колко часа годишно тя изобщо консумира ток.

Прагът LUX е първият лост за икономия. Задаването му на ниска стойност (близо до 3 lx) гарантира, че лампата ще се задейства само в реален мрак, а не при здрач или облачен следобед, когато осветлението технически не е нужно.

TIME е вторият и по-често подценяван фактор. Всяка допълнителна минута задържане на 100 ватова крушка след като човекът вече е влязъл в къщата, е чиста загуба. За пътеки с бърз транзит стойност от 1 до 2 минути покрива нуждата, докато настройка от 15 минути на същото място просто гори енергия без причина.

SENS влияе косвено, но осезаемо. Прекалено висока чувствителност води до чести кратки палвания от вятър или преминаващи животни, а всяко от тях рестартира таймера на TIME. Резултатът е лампа, която технически никога не изгасва напълно през ветровита нощ, макар да не е засякла нито един реален посетител.

Комбинацията от нисък праг на LUX, кратко TIME за транзитни зони и добре калибрирано SENS може да намали работните часове на осветлението в двора с голяма част спрямо статичен таймер без датчик изобщо, макар точният процент да зависи от конкретния двор и трафика в него.

Бързи връзки към технически инструкции

  • Техническа спецификация на PIR датчик с параметри на обхват, LUX и TIME.
  • Обяснение как работи PIR датчик и защо понякога дава фалшиви сигнали.
  • Ръководство за монтаж и свързване стъпка по стъпка.
  • Stivo с готови решения и алтернативи за бърза покупка.

Защо повечето хора настройват датчика наопаки

Най-разпространената грешка не е техническа, а поведенческа: хората настройват сензора веднъж, при първо включване през деня, и после се чудят защо не работи същата вечер. LUX прагът, зададен на максимум за тест, си остава на максимум завинаги, а лампата свети и по обяд.

Конвенционалният съвет „задай висока чувствителност за по-добро покритие“ също може да подвежда. По-високата SENS не разширява реално полезната зона толкова, колкото увеличава броя фалшиви сигнали от клони и минаващи автомобили. По-скоро точното позициониране и физическото маскиране на лещата решават проблема с обхвата, а не завъртане на копчето докрай.

Ако трябва да посоча едно нещо с най-голям ефект, това е тестовият период от 24 до 48 часа. Почти никой не го прави, а именно той разкрива разликата между лаборатория и реален двор с вятър, съседски котки и фарове през нощта. Настройката „по учебник“ рядко оцелява първата седмица без поне една корекция.

— Stefan

Готово решение без окабеляване от Stivo.bg

Ако цялото това окабеляване с клеми L, N и L’ звучи като повече риск, отколкото ви се иска да поемете сами, съществува по-прост път към същия резултат. Соларната LED лампа с вграден датчик за движение от Stivo.bg е с корпус IP65, работи изцяло без свързване към ел. мрежата и се монтира само с два дюбела.

Stivo

Подхожда особено на дворове, гаражи и алеи, където теглене на кабел до таблото е скъпо или физически невъзможно. Ако имате по-голям двор или нужда от по-мощен лъч, соларният LED прожектор 300W с датчик за движение покрива по-широка зона с по-силен светлинен поток. Всяка поръчка идва с 24 месеца гаранция, безплатна консултация преди покупка и безплатно връщане, ако моделът не пасне на конкретния монтаж. Разгледайте наличните модели на Stivo и изберете вариант според разстоянието и височината на вашия двор.

Източници

Често задавани въпроси

Каква трябва да е първоначалната настройка на LUX, SENS и TIME?

Задайте LUX на максимум за тестове през деня, TIME на минимум и SENS на средно ниво, после нагласяйте според реакцията на място.

На каква височина се монтира датчик за движение?

Препоръчителният диапазон е 1,8 до 2,5 метра, което балансира широко покритие с точно засичане на човешки размер обект.

Защо лампата с датчик мига без причина?

Обикновено остатъчен микроток от двупроводен сензор кара LED драйвера да трепка. Решение е RC демпфер или преминаване към трипроводен модел.

Колко дълго трае warm-up периодът след монтаж?

Между 30 секунди и 2 минути, през което сензорът картографира фоновата инфрачервена обстановка, преди да заработи нормално.

Има ли готово решение без нужда от електрическо окабеляване?

Соларните лампи с вграден датчик за движение, като предлаганите от Stivo.bg, работят напълно самостоятелно и не изискват връзка към ел. мрежата.
